پچ پنل 24 پورت لگراند CAT6A SFTP LCS3

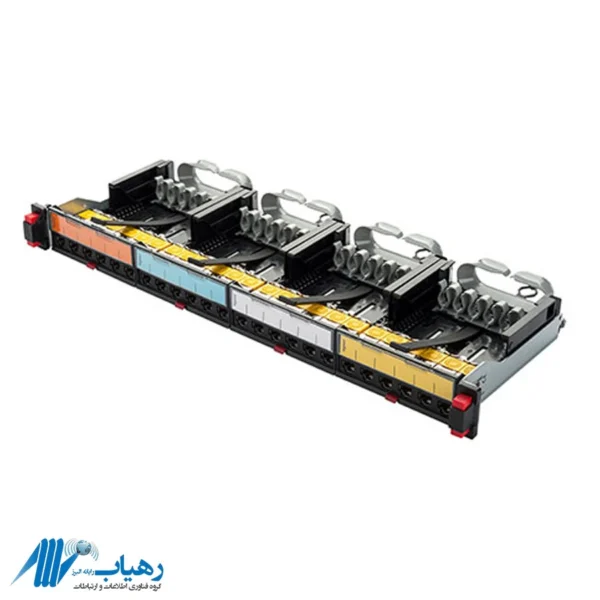

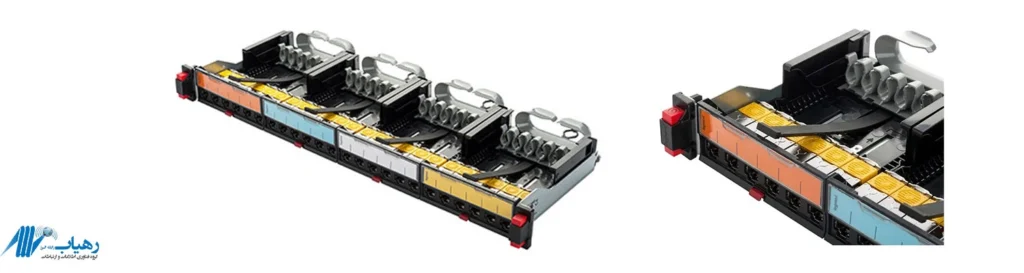

معرفی پچ پنل 24 پورت لگراند CAT6A SFTP LCS3

پچ پنل 24 پورت لگراند CAT6A SFTP LCS3 ، یکی از پرفروش‌ترین و حرفه‌ای‌ترین تجهیزات پسیو شبکه برند Legrand فرانسه است که با بهره‌گیری از استانداردهای CAT6A و ساختار SFTP (Shielded Foiled Twisted Pair)، عملکردی پایدار و با کیفیت بالا در انتقال داده‌ها فراهم می‌سازد. این پچ پنل با بدنه مقاوم فلزی و طراحی ماژولار، برای استفاده در دیتاسنترها، رک‌های حرفه‌ای و شبکه‌های حساس به نویز بسیار ایده‌آل است.

5 کاربرد پچ پنل 24 پورت CAT6A SFTP لگراند

1. مناسب برای شبکه‌های پرسرعت دیتاسنترها و سازمان‌های بزرگ

2. استفاده در پروژه‌های حساس به نویز در بیمارستان‌ها، بانک‌ها و مراکز کنترل

3. کاربرد در سیستم‌های انتقال تصویر با کیفیت بالا مثل CCTV تحت شبکه

4. مناسب برای شبکه‌های کامپیوتری مبتنی بر پروتکل‌های 10Gbps Ethernet

5. راه‌حل ایده‌آل برای رک‌های پرظرفیت با تراکم کابل زیاد و نیاز به شیلدینگ قوی

مزیت‌های کلیدی پچ پنل Legrand CAT6A SFTP LCS3

• کاهش تداخلات الکترومغناطیسی: ساختار SFTP باعث کاهش چشمگیر نویز و افزایش دقت انتقال دیتا می‌شود.

• پشتیبانی از سرعت 10Gbps: مناسب برای زیرساخت‌های مدرن شبکه‌های پرسرعت و آینده‌نگر

• طراحی ماژولار و مقاوم: نصب و نگهداری آسان با قابلیت جداسازی و تعویض هر ماژول به‌صورت مجزا

• ساختار فلزی با استحکام بالا: مناسب برای شرایط سخت محیطی و رک‌های سنگین‌بار

• سازگاری کامل با تجهیزات استاندارد: هماهنگ با سایر تجهیزات برند لگراند و کابل‌های شیلددار

نصب پچ پنل لگراند در رک‌های 19 اینچ با استاندارد CAT6A

پچ پنل‌های برند لگراند (Legrand) سری LCS3 یکی از بهترین گزینه‌ها برای شبکه‌های ساخت‌یافته با استاندارد CAT6A و سرعت‌های تا 10 گیگابیت بر ثانیه هستند. این پچ پنل‌ها به صورت ماژولار و با کیفیت ساخت بالا طراحی شده‌اند و نصب آن‌ها در رک‌های استاندارد 19 اینچ بسیار رایج و ساده است.

مراحل نصب پچ پنل لگراند در رک 19 اینچ

1. آماده‌سازی رک

• ابتدا رک 19 اینچ را بررسی و از سالم بودن ریل‌ها و پیچ‌ها اطمینان حاصل کنید.

• فضای کافی برای نصب پچ پنل 1U در رک فراهم باشد.

2. آماده‌سازی پچ پنل

• پچ پنل لگراند معمولا به صورت آماده با 24 پورت RJ45 شیلددار CAT6A عرضه می‌شود.

• اگر پچ پنل ماژولار باشد، کیستون‌های CAT6A را درون ماژول‌ها نصب کنید.

3. نصب پچ پنل روی رک

• پچ پنل را در ارتفاع مدنظر در رک قرار دهید (معمولاً پایین‌ترین فضای آزاد یا جایی که سازمان‌دهی کابل‌ها بهتر است).

• با استفاده از پیچ‌های مخصوص رک، پچ پنل را به ریل رک متصل کنید.

• مطمئن شوید پیچ‌ها محکم بسته شده و پچ پنل کاملاً ثابت است.

4. کابل‌کشی و اتصال کیستون‌ها

• کابل‌های CAT6A FTP یا S/FTP شبکه را به پشت پچ پنل وارد کنید.

• زوج‌های سیم را با دقت باز کرده و طبق استاندارد رنگ‌بندی T568A یا T568B، آن‌ها را به کیستون‌ها متصل نمایید.

• از ابزار پانچ‌داون (Punch Down Tool) برای اتصال سیم‌ها به کیستون استفاده کنید تا اتصالات محکم و بدون نویز ایجاد شود.

5. مدیریت کابل‌ها

• کابل‌ها را به کمک بست‌های نگهدارنده (Cable Tie) یا ریل‌های مدیریت کابل در رک مرتب کنید.

• بهتر است از نگهدارنده‌های کابل جهت جلوگیری از کشش زیاد روی کانکتورها استفاده شود.

6. اتصال ارت (Grounding)

• برای کابل‌های شیلددار، اتصال ارت پچ پنل و بدنه رک بسیار مهم است.

• مطمئن شوید که پچ پنل به درستی به سیستم ارت ساختمان متصل شده است تا از تداخلات الکترومغناطیسی جلوگیری شود.

سایر محصولات پیشنهادی :

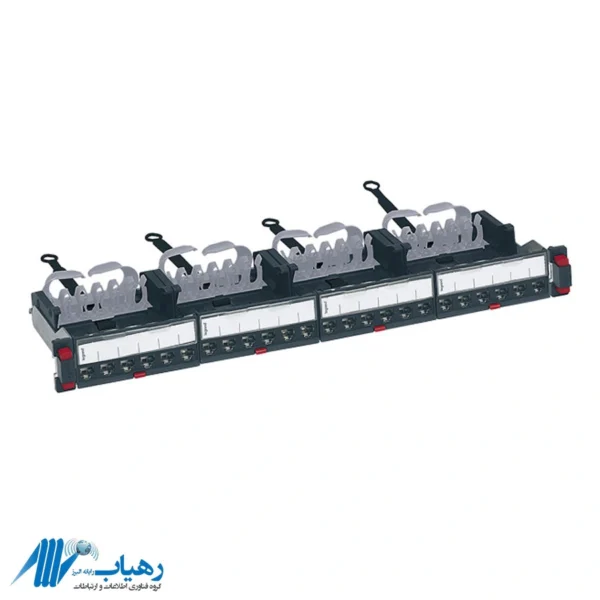

• پچ پنل 24 پورت لگراند CAT6 UTP LCS3
