پچ پنل چیست و چه کاربردی دارد؟
در شبکه‌های ساخت‌یافته و حرفه‌ای، نظم و قابلیت مدیریت کابل‌ها بسیار مهم است. پچ پنل (Patch Panel) یکی از اجزای حیاتی در رک‌های شبکه است که به نظم‌بخشی، عیب‌یابی، و گسترش آسان شبکه کمک می‌کند. پچ پنل به عنوان یک نقطه اتصال متمرکز بین کابل‌های شبکه دائمی (مثل کابل‌های دیواری) و تجهیزات فعال شبکه (مثل سوییچ‌ها) عمل می‌کند.
تعریف پچ پنل:
پچ پنل یک قطعه سخت‌افزاری است که دارای چندین پورت ورودی است و برای مدیریت و سازماندهی کابل‌های شبکه طراحی شده. کابل‌های شبکه از دیوار یا کف به پشت پچ پنل وصل می‌شوند، و از جلوی آن با استفاده از پچ کوردها به تجهیزات شبکه متصل می‌شوند.
انواع پچ پنل:

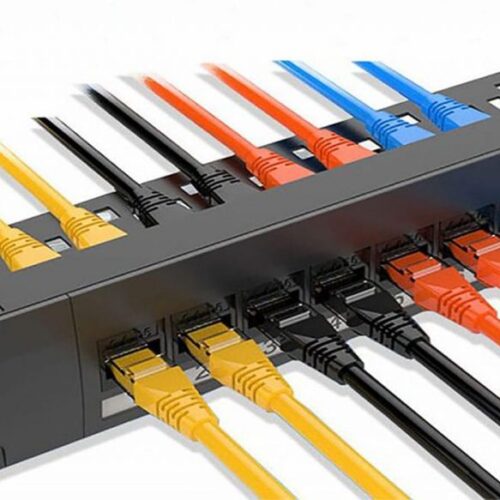

1. پچ پنل مسی (Copper Patch Panel):
متداول‌ترین نوع است که برای کابل‌های Cat5e، Cat6 و Cat6a استفاده می‌شود و پورت‌هایی با سوکت RJ45 دارد.

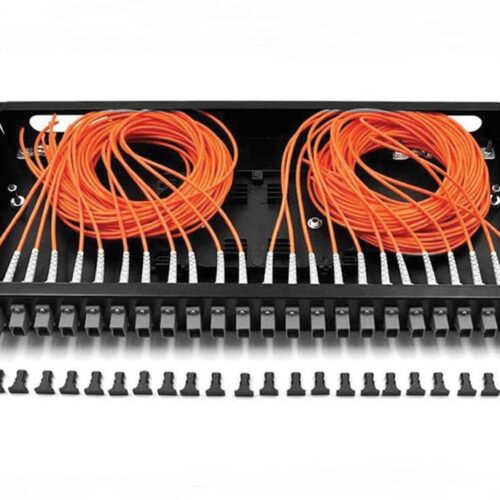

2. پچ پنل فیبر نوری (Fiber Patch Panel):
برای کابل‌های فیبر نوری طراحی شده و پورت‌های SC، LC یا ST دارد. معمولاً در دیتاسنترها و شبکه‌های پرسرعت کاربرد دارد.
3. پچ پنل غیرمدولار و مدولار:
غیرمدولار: پورت‌ها به‌صورت دائمی نصب شده‌اند.
مدولار: امکان تعویض ماژول‌ها و انعطاف‌پذیری بیشتر وجود دارد.
مزایای استفاده از پچ پنل:
مدیریت بهتر کابل‌ها: از بهم‌ریختگی و پیچیدگی کابل‌ها جلوگیری می‌کند.
عیب‌یابی آسان: تشخیص و رفع خرابی یا قطعی کابل‌ها سریع‌تر انجام می‌شود.
قابلیت گسترش: به‌راحتی می‌توان تجهیزات جدید به شبکه اضافه کرد.
افزایش عمر کابل‌ها: چون کابل‌ها کمتر جابه‌جا می‌شوند، آسیب‌دیدگی کاهش می‌یابد.
اجزای مرتبط با پچ پنل:

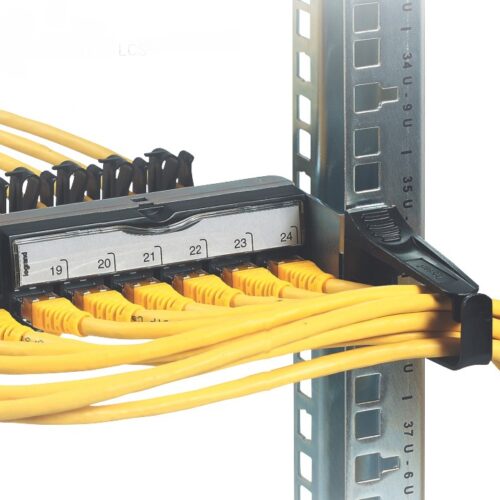

پچ کورد: کابل‌هایی کوتاه که پچ پنل را به تجهیزات متصل می‌کنند.
رک شبکه: محفظه‌ای برای نصب پچ پنل، سوییچ، مودم و سایر تجهیزات.
کیستون ماژول (Keystone Jack): ماژول‌هایی که در بعضی پچ پنل‌ها نصب می‌شوند.
نکات نصب و نگهداری:
شماره‌گذاری پورت‌ها برای پیگیری آسان
استفاده از مدیریت کابل برای جلوگیری از کشیدگی
تست اتصال هر پورت پس از نصب
نتیجه‌گیری:
پچ پنل یک ابزار کلیدی برای ایجاد شبکه‌ای منظم، پایدار و قابل گسترش است. استفاده درست از پچ پنل باعث صرفه‌جویی در زمان، کاهش خطا و سهولت در نگهداری شبکه خواهد شد.
