دفترچه راهنمای دستگاه سانورتر Go Green
دستگاه سانورتر Go Green، علاوه بر طراحی کاربرپسند، با قابلیت‌های پیشرفته‌ای همراه است که عملکردی مطمئن در تبدیل و تثبیت برق ارائه می‌دهد. از این رو، این دستگاه از باتری‌های سیلد، ژل و لیتیوم پشتیبانی می‌کند تا نیازهای مختلف کاربران را پوشش دهد. به همین دلیل، نمایشگر LCD گرافیکی آن وضعیت سیستم و تنظیمات را به‌صورت لحظه‌ای نمایش می‌دهد تا کاربر همیشه از عملکرد دستگاه مطلع باشد. علاوه بر این، سیستم عیب‌یابی خودکار به سرعت خطاها را شناسایی می‌کند و باعث می‌شود کاربران سریع‌تر به رفع مشکلات بپردازند. در کنار این موارد، دفترچه راهنما مراحل نصب، تنظیم و عیب‌یابی را به‌صورت گام‌به‌گام توضیح داده است، تا حتی کاربران مبتدی نیز بتوانند به‌راحتی دستگاه را راه‌اندازی کنند. بنابراین، استفاده از این سانورتر به‌عنوان یک راهکار کامل و آسان برای تامین برق مطمئن بسیار مناسب است.

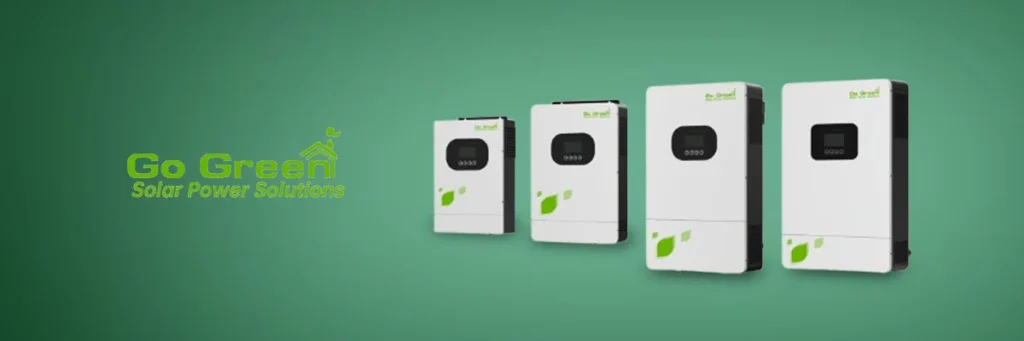

معرفی برند Go Green و دستگاه‌های ترکیبی آن
دستگاه سانورتر Go Green، یکی از محصولات کلیدی برند پیشرو Go Green در زمینه فناوری‌های انرژی خورشیدی به‌شمار می‌رود. در واقع، این دستگاه برای مدیریت هوشمند برق تولیدی و مصرفی طراحی شده است. علاوه بر این، سانورترهای این برند با بهره‌گیری از تکنولوژی‌های نوین، عملکردی قابل اطمینان در شرایط مختلف ارائه می‌دهند. بنابراین، آنها نقش مهمی در ساخت سیستم‌های سازگار با محیط زیست و همچنین افزایش بهره‌وری انرژی ایفا می‌کنند. از طرفی، این محصولات نه‌تنها نیازهای فنی کاربران را برآورده می‌سازند، بلکه همچنین به توسعه پایدار و کاهش اثرات زیست‌محیطی کمک می‌کنند. به‌عبارت دیگر، استفاده از این دستگاه‌ها به معنای گامی مؤثر در جهت حفظ منابع طبیعی و بهینه‌سازی مصرف انرژی است.
این دستگاه به صورت ترکیبی از سه بخش اصلی عمل می‌کند:
- شارژر AC برای پشتیبانی از برق شهری یا ژنراتور
2.اینورتر (Inverter) برای تبدیل برق DC به AC
3.کنترل شارژ خورشیدی (MPPT Controller) برای مدیریت شارژ باتری از طریق پنل‌ها
5 قابلیت کلیدی دستگاه سانورتر Go Green
- دستگاه سانورتر Go Green نه تنها از پنل‌های خورشیدی با توان بالا پشتیبانی می‌کند، بلکه همچنین به تکنولوژی پیشرفته‌ی MPPT مجهز شده است. به‌همین دلیل، عملکرد سیستم در شرایط مختلف نوری بهینه می‌ماند و در نتیجه، بهره‌وری کلی به شکل چشم‌گیری افزایش می‌یابد.
- شارژ باتری‌ها به صورت هوشمند با کنترل چند مرحله‌ای
- خروجی موج سینوسی خالص (Pure Sine Wave) برای استفاده از تجهیزات حساس
- نمایشگر LCD دستگاه علاوه بر این‌که وضعیت سیستم را نمایش می‌دهد، تنظیمات و کدهای خطا را نیز نشان می‌دهد. در نتیجه، مدیریت و عیب‌یابی آسان‌تر می‌شود.
- پورت ارتباطی برای مانیتورینگ و کنترل از راه دور
مراحل نصب و راه‌اندازی
مرحله اول: آماده‌سازی تجهیزات
پیش از نصب، اطمینان حاصل کنید که تمامی قطعات دستگاه، باتری‌ها و کابل‌ها سالم باشند. همچنین، مکان نصب باید خشک، خنک و دارای تهویه مناسب باشد.
مرحله دوم: اتصال باتری‌ها
باتری‌های سیلد، ژل یا لیتیوم را طبق دستورالعمل سازنده به ترمینال‌های مخصوص متصل کنید. توجه داشته باشید که قطب مثبت و منفی را به‌درستی متصل نمایید تا از آسیب به دستگاه جلوگیری شود.
مرحله سوم: اتصال برق ورودی و خروجی
سانورتر را به برق شهری متصل کرده و سپس خروجی آن را به تابلو برق منزل وصل کنید. در این مرحله، استفاده از کابل‌های استاندارد و با کیفیت توصیه می‌شود.
مرحله چهارم: تنظیمات اولیه دستگاه
از طریق نمایشگر LCD وارد منوی تنظیمات شوید. پارامترهایی مانند نوع و ولتاژ باتری، زمان شارژ و اولویت منبع تغذیه را مطابق نیاز خود تعیین کنید.
مرحله پنجم: فعال‌سازی مانیتورینگ WiFi یا RS485
در صورتی‌که مدل دستگاه شما از مانیتورینگ پشتیبانی می‌کند، آن را به شبکه WiFi یا پورت RS485 متصل نمایید. در نتیجه، می‌توانید از طریق اپلیکیشن موبایل یا کامپیوتر عملکرد دستگاه را به‌صورت زنده مشاهده کنید.
مرحله ششم: تست و راه‌اندازی نهایی
در پایان، دستگاه را روشن کرده و شارژ باتری، تغذیه اضطراری و عملکرد انتقال بار را بررسی نمایید. در صورت مشاهده‌ی هرگونه خطا، به دفترچه راهنما مراجعه کرده و تنظیمات را بازبینی کنید.
تنظیمات دستگاه سانورتر GO GREEN
| شماره | عنوان تنظیم | توضیحات | مقدار پیش‌فرض / مقادیر قابل انتخاب | کد برنامه |
|---|---|---|---|---|
| 01 | ولتاژ خروجی | تنظیم ولتاژ AC خروجی اینورتر | پیش‌فرض: 230V گزینه‌ها: 208V, 220V, 230V, 240V |
0PU 08 230 |
| 02 | فرکانس خروجی | فرکانس ولتاژ خروجی برق AC | پیش‌فرض: 50Hz گزینه‌ها: 50Hz, 60Hz |
OPF 02 50 |
| 03 | اولویت منبع خروجی | اولویت بین خورشیدی، شبکه، باتری برای تأمین بار مصرفی | Solar First (0PP 03 PU) Grid First (OPP 03 GHd) Smart Priority (OPP 03 PBG) |
03 |
| 04 | حالت خروجی | تعیین نحوه پاسخ‌دهی به نوسانات برق برای حفاظت از تجهیزات | APP: لوازم خانگی UPS: تجهیزات حساس |
oPd 04 APP / UPS |
| 05 | اولویت منبع شارژ | ترتیب اولویت منابع برای شارژ باتری‌ها | PNG: خورشید + شبکه OPV: فقط خورشیدی GRD: اول شبکه PU: اول خورشیدی |
CHP 05 PNG |
| 06 | جریان شارژ از شبکه | تعیین حداکثر آمپر ورودی شارژ از برق شهری | پیش‌فرض: 30A قابل تنظیم: 2–80A |
ACC 06 30 |
| 07 | حداکثر جریان شارژ کلی | تعیین محدودیت برای شارژرها (خورشیدی + برق شهری) | پیش‌فرض: 60A محدوده: 2–80A |
nCC 07 60 |
| 08 | بازگشت خودکار منو | بازگشت به صفحه اول پس از 1 دقیقه عدم فعالیت | ON / OFF | ndF 08 ON |
| 09 | راه‌اندازی مجدد در اضافه‌بار | فعال‌سازی خودکار پس از برطرف شدن اضافه‌بار | پیش‌فرض: ON | LtS 09 ON |
| 10 | راه‌اندازی مجدد در دمای بالا | فعال‌سازی خودکار پس از کاهش دما | پیش‌فرض: ON | LtS 10 ON |
| 11 | هشدار قطع برق ورودی | فعال/غیرفعال‌سازی آلارم قطع برق اصلی یا خورشیدی | پیش‌فرض: ON | nIP 11 ON |
| 12 | حالت صرفه‌جویی انرژی | قطع موقت خروجی در بار کم جهت صرفه‌جویی | پیش‌فرض: OFF | PUS 12 OFF |
| 13 | انتقال به بای‌پس در اضافه‌بار | در حالت PV، در زمان اضافه‌بار به برق شهری سوییچ می‌کند | پیش‌فرض: OFF | OLG 13 OFF |
| 14 | بی‌صدا کردن بیزر | غیرفعال‌سازی صدای هشدارها | پیش‌فرض: OFF | nLt 14 OFF |
| 15 | ولتاژ بازگشت به برق شهری | مقدار ولتاژ برای سوییچ از باتری به برق شهری | بسته به نوع باتری | bTC 15 |
| 16 | ولتاژ بازگشت به باتری | مقدار ولتاژ برای سوییچ از برق شهری به باتری | بسته به نوع باتری | bTb 16 |
| 17 | نوع باتری | AGM (پیش‌فرض)، FLD، LIB، CUS (قابل تنظیم) | – | bAt 17 |
| 18 | ولتاژ پایین باتری | سطح ولتاژ هشدار کم‌بود باتری | بسته به نوع باتری | bAL 18 |
| 19 | ولتاژ خاموشی باتری | نقطه خاموش شدن دستگاه به دلیل افت ولتاژ باتری | بسته به نوع باتری | bAU 19 |
| 20 | ولتاژ شارژ ثابت | شارژ پایدار در مرحله دوم | 48–60V بسته به نوع باتری | bCv 20 |
| 21 | ولتاژ شارژ شناور | ولتاژ شارژ نگهدارنده | 48–60V بسته به نوع باتری | bFL 21 |
| 22 | ولتاژ پایین شبکه | محدوده مجاز ولتاژ پایین ورودی AC | APP: 90–154V UPS: 170–200V |
LLV 22 |
| 23 | ولتاژ بالا شبکه | بالاترین ولتاژ مجاز ورودی شبکه | پیش‌فرض: 264V | LHV 23 |
| 24 | زمان تخلیه کم‌بار | محدودیت زمانی برای تخلیه باتری در بار کم | پیش‌فرض: 8 ساعت | LUD 24 |
| 25 | راه‌اندازی نرم اینورتر | فعال‌سازی شروع تدریجی ولتاژ خروجی | پیش‌فرض: OFF | StE 25 OFF |
| 26 | بازنشانی تنظیمات کارخانه | بازنشانی تمام تنظیمات به مقادیر پیش‌فرض کارخانه. فقط در حالت برق شهری یا استندبای قابل انجام است | OFF / ON | Std 26 OFF |
| 27 | تنظیم حالت موازی | حالت‌های SIG (تکی)، PAR (موازی)، 3P1، 3P2، 3P3 | پیش‌فرض: SIG | PAn 27 SIG |
| 28 | آلارم قطع اتصال باتری | هشدار هنگام قطع اتصال یا افت شدید ولتاژ باتری | OFF / ON | SbA 28 OFF |
| 29 | حالت هم‌ترازی باتری | مرحله Equalization فعال شود یا نه | OFF / ON | Eqn 29 OFF |
| 39 | خاموشی در SOC پایین | در صورت رسیدن SOC به کمتر از مقدار تعیین شده، خاموش می‌شود | پیش‌فرض: OFF یا 20 محدوده: 5–50 |
bSU 39 OFF |
| 40 | انتقال به باتری در SOC بالا | در صورت بالا بودن SOC، اینورتر به باتری سوییچ می‌کند | پیش‌فرض: 95 محدوده: 10–100 |
Stb 40 OFF |
| 41 | مقدار SOC برای سوییچ به برق شهری | اگر SOC کمتر از مقدار تنظیم شود، اینورتر به برق شهری می‌رود. در حالت PBG فعال است | پیش‌فرض: 50 محدوده: 10–90 |
StG 41 OFF |

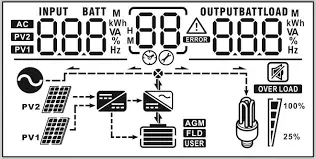

نحوه مشاهده وضعیت سیستم، تنظیمات و کدهای خطا در نمایشگر LCD دستگاه سانورتر Go Green
شرح عملکرد نمایشگر LCD دستگاه سانورتر Go Green: نمایش لحظه‌ای وضعیت سیستم، پارامترها و خطاها برای مدیریت هوشمند انرژی
دستگاه سانورتر Go Green به‌گونه‌ای طراحی شده است که بتواند مدیریت هوشمندانه و بهینه‌ای بر برق تولیدی و مصرفی داشته باشد. علاوه بر این، با بهره‌گیری از فناوری‌های پیشرفته، عملکردی پایدار و قابل‌اعتماد را در شرایط مختلف محیطی و عملیاتی ارائه می‌دهد. از این رو، سانورترهای این برند نقش مهمی در افزایش کارایی سیستم‌های انرژی و حفظ محیط زیست ایفا می‌کنند. همچنین، این محصولات نه تنها نیازهای فنی کاربران را تأمین می‌کنند، بلکه به کاهش مصرف انرژی و اثرات منفی زیست‌محیطی نیز کمک قابل توجهی می‌نمایند. در حقیقت، استفاده از این دستگاه‌ها گامی مؤثر به سوی راهکارهای سبز و پایدار در مدیریت انرژی است. با توجه به اهمیت روزافزون حفاظت از منابع طبیعی، این تجهیزات می‌توانند هزینه‌ها را کاهش داده و بهره‌وری انرژی را بهبود بخشند و در عین حال نقش کلیدی در حفظ سلامت محیط زیست و ارتقای کیفیت زندگی نسل‌های آینده ایفا کنند. بنابراین، سانورتر Go Green نه تنها یک محصول تکنولوژیک است، بلکه نمادی از تعهد به توسعه پایدار و مسئولیت‌پذیری در قبال کره زمین محسوب می‌شود.
دستگاه سانورتر GO GREEN یکی از تجهیزات مهم در مدیریت هوشمند انرژی است. با این حال، همانند هر دستگاه الکترونیکی دیگری، ممکن است در عملکرد دستگاه سانورتر GO GREEN مشکلاتی به وجود آید. از این رو، در این راهنمای تخصصی به بررسی عیب‌یابی این دستگاه و ارائه راهکارهای رفع مشکلات متداول آن می‌پردازیم تا بتوانید عملکرد بهینه دستگاه خود را حفظ کنید.
راهنمای عیب‌یابی دستگاه سانورتر GO GREEN | رفع مشکلات رایج
دستگاه سانورتر روشن نمی‌شود
در صورت عدم روشن شدن دستگاه، ابتدا اتصال باتری و منبع تغذیه را بررسی کنید. علاوه بر این، کابل‌ها و فیوزها را چک کنید تا از سالم بودن آنها اطمینان حاصل شود. سپس، وضعیت شارژ باتری را ارزیابی کنید و در صورت نیاز، دستگاه را با دکمه ریست یا با قطع و وصل کردن منبع برق راه‌اندازی مجدد نمایید.
باتری به درستی شارژ نمی‌شود یا شارژ آن ناکافی است
اگر باتری شارژ نمی‌شود یا میزان شارژ آن کمتر از حد معمول است، ابتدا تنظیمات ولتاژ شارژ در منوی دستگاه را بررسی کنید. پس از آن، سلامت باتری‌ها را تست کرده و در صورت نیاز، آنها را تعویض نمایید. همچنین، اتصالات مربوط به شارژر و سیم‌کشی را کنترل کنید تا از سالم بودن این بخش‌ها اطمینان حاصل شود.
برق خروجی به طور ناگهانی قطع و وصل می‌شود
در صورت بروز قطعی ناگهانی در برق خروجی، بررسی برخی عوامل کلیدی می‌تواند به رفع مشکل کمک کند. در ابتدا، مطمئن شوید که اتصال ورودی برق شهری به درستی برقرار است و بار مصرفی از ظرفیت دستگاه تجاوز نکرده باشد. علاوه بر این، تنظیمات اولویت تغذیه را بررسی کرده و سلامت باتری‌ها را نیز ارزیابی کنید تا از عملکرد پایدار دستگاه اطمینان حاصل شود
فهرست کد های خطا
| کد خطا | معنی خطا | اقدام لازم | شرایط وقوع خطا | شرایط رفع خطا |
|---|---|---|---|---|
| 1 | بوست نرم باس (Bus soft boost) | بازگردانی ممکن نیست | خطای روشن شدن (Turn fault) به مقدار تنظیم شده نرسیده و بیش از ۳۰ ثانیه ادامه دارد | قابل بازگردانی نیست |
| 2 | ولتاژ باس بالا | بازگردانی ممکن نیست | ولتاژ باس بالاتر از نقطه حفاظت تنظیم شده است | قابل بازگردانی نیست |
| 3 | ولتاژ باس پایین | بازگردانی ممکن نیست | ولتاژ باس زیر نقطه حفاظت افت ولتاژ است | قابل بازگردانی نیست |
| 4 | قطع TZ (TZ interrupt) | بازگردانی ممکن نیست | خطای روشن شدن بیش از ۲ بار در عرض ۲ میلی‌ثانیه رخ داده است | قابل بازگردانی نیست |
| 5 | دمای بیش از حد (Over temperature) | شش بار تلاش راه‌اندازی مجدد، اگر موفق نشود بازگردانی ممکن نیست | دمای PFC از آستانه حفاظت فراتر رفته است | قابل بازگردانی نیست |
| 7 | شروع نرم باس (Bus soft start fault) | بازگردانی ممکن نیست | روند شروع نرم فراتر رفته اما ولتاژ باس به مقدار تنظیم شده نرسیده است | قابل بازگردانی نیست |
| 8 | اتصال کوتاه باس (Bus short circuit) | بازگردانی ممکن نیست | اینورتر روشن یا PFC روشن است، ولتاژ باس زیر آستانه قرار دارد | قابل بازگردانی نیست |
| 9 | خطای شروع نرم اینورتر (Inverter soft start fault) | بازگردانی ممکن نیست | جزء DC بیش از ۲۰ ولت یا اینورتر در ۵ دقیقه تکمیل نشده است | قابل بازگردانی نیست |
| 10 | ولتاژ بیش از حد اینورتر (INV over voltage) | بازگردانی ممکن نیست | ولتاژ اینورتر بالاتر از ۲۷۶ ولت است | قابل بازگردانی نیست |
| 11 | ولتاژ پایین اینورتر (INV under voltage) | بازگردانی ممکن نیست | در حالت باتری و بدون اتصال کوتاه، ولتاژ اینورتر کمتر از ۱۶۰ ولت است | قابل بازگردانی نیست |
| 12 | اتصال کوتاه اینورتر (INV short circuit) | شش بار تلاش راه‌اندازی مجدد، اگر موفق نشود بازگردانی ممکن نیست | در حالت باتری یا آماده به کار، ولتاژ پایین و جریان بالاتر از حد مجاز است | اگر تلاش‌ها شکست خورد، بازگردانی ممکن نیست |
| 13 | قدرت منفی (Negative power protection) | بازگردانی ممکن نیست | قدرت بار کمتر از مقدار تنظیم شده (مثلاً -1200 وات) | قابل بازگردانی نیست |
| 14 | بار بیش از حد (Over load) | شش بار تلاش راه‌اندازی مجدد، اگر موفق نشود بازگردانی ممکن نیست | بار بیش از حد مجاز طبق مشخصات است | اگر تلاش‌ها شکست خورد، بازگردانی ممکن نیست |
| 15 | خطای مدل (Model fault) | بازگردانی ممکن نیست | عدم تطابق مدل کنترل برد یا برنامه اشتباه نصب شده است | قابل بازگردانی نیست |
| 16 | نبود بوت لودر (No boot loader) | بازگردانی ممکن نیست؛ تلاش برای ارسال فرمان لازم است | بوت لودر موجود نیست | قابل بازگردانی نیست |
| 17 | بروزرسانی برنامه (Program updating) | بعد از بروزرسانی دستگاه بازگردانی می‌شود | اینورتر در حال دریافت وظیفه بروزرسانی است | پس از بروزرسانی بازگردانی می‌شود |
| 19 | شماره سریال یکسان (Same SN) | بازگردانی ممکن نیست | شماره سریال مشابه در حالت موازی وجود دارد | قابل بازگردانی نیست |
| 20 | خطای ارتباط CAN (CAN communication fault) | بازگردانی ممکن نیست | تعداد اشتباه دستگاه‌های فرعی | قابل بازگردانی نیست |
| 21 | تفاوت ولتاژ زیاد (Large voltage difference) | بازگردانی ممکن نیست | تفاوت ولتاژ بین باتری‌های موازی بیش از حد زیاد است | قابل بازگردانی نیست |
| 22 | اختلاف ولتاژ شبکه (Voltage difference) | بازگردانی ممکن نیست | اختلاف ولتاژ بین اینورترهای موازی از حد تنظیم شده بیشتر است | قابل بازگردانی نیست |
| 23 | اختلاف فرکانس (Frequency difference) | بازگردانی ممکن نیست | اختلاف فرکانس بین اینورترهای موازی از حد مجاز بیشتر است | قابل بازگردانی نیست |
